Thermografie/ Infrarot-Inspektion
– Wärmeverluste & Baumängel sichtbar machen
Mit drohnengestützter Infrarot-Thermografie erfasst Archimede die gesamte Gebäudehülle und deckt Wärmebrücken, Feuchteeintritt und Dämmmängel auf – zur Sanierungsplanung, Baumängeldokumentation und Instandhaltung.
Ein Flug, zwei Perspektiven
Dieselbe Fassade im Sichtbild und im Wärmebild. Im Infrarotbild treten Wärmebrücken und Energieverluste als deutliche Temperaturunterschiede hervor.

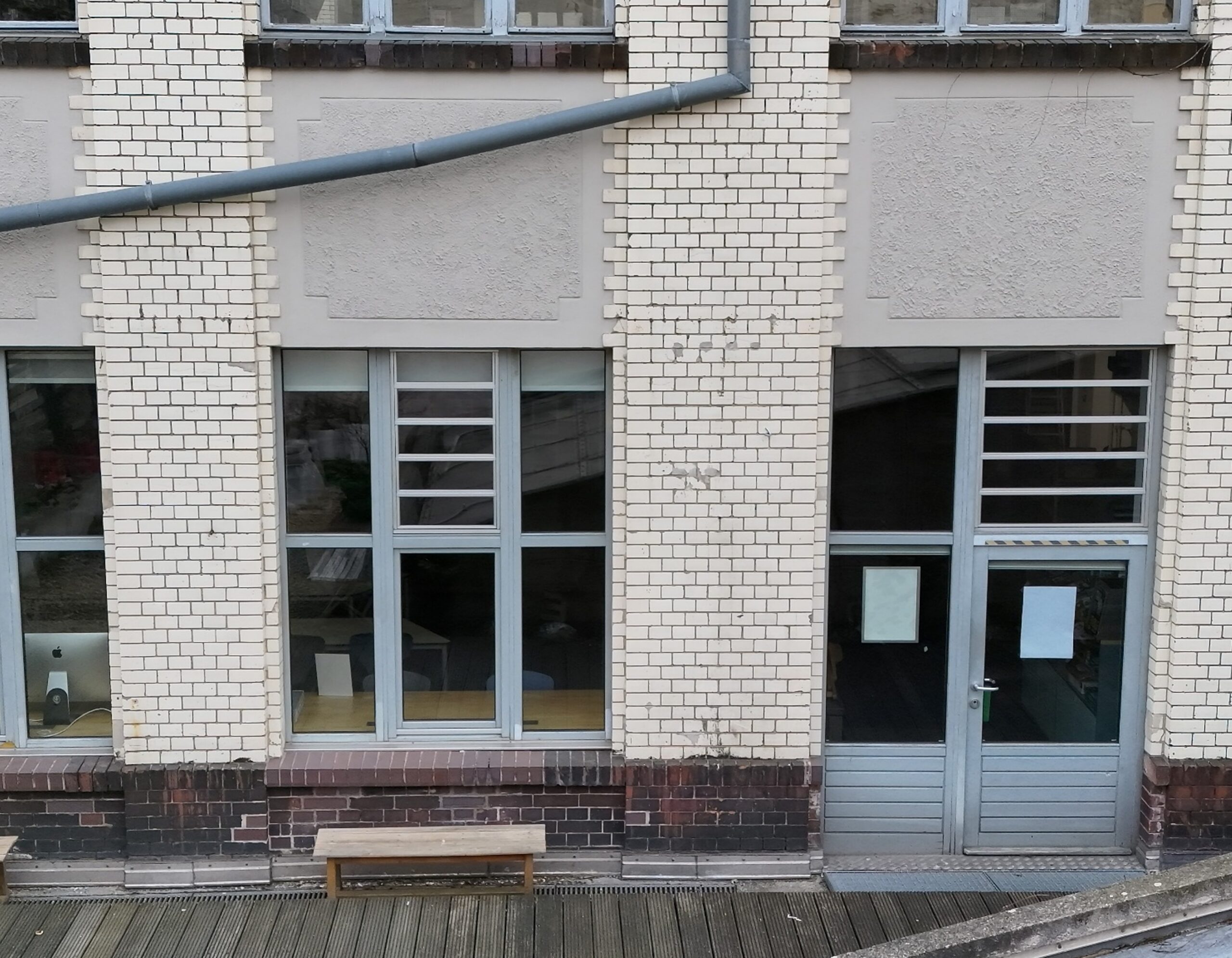

Sichtbild
Das Sichtbild zeigt die Fassade wie das Auge sie sieht – Oberflächen, Materialien und sichtbare Schäden. Es dient als Referenz, um Ursachen für Wärmesignaturen zu finden und um Befunde exakt zu verorten.

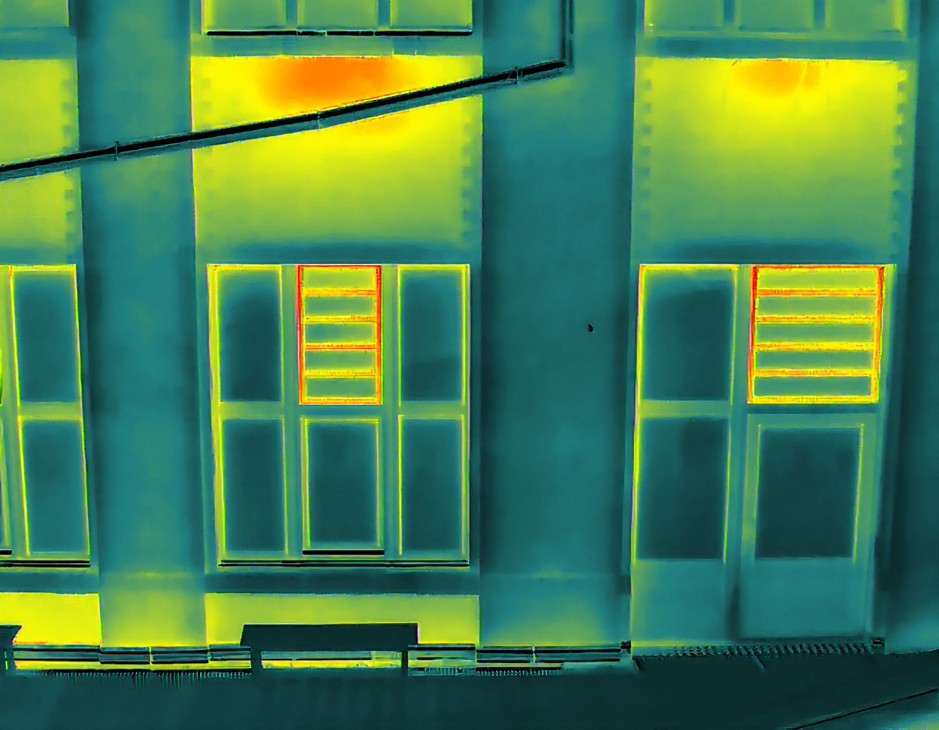

Infrarot-/ Wärmebild
Das Wärmebild zeigt Oberflächentemperaturen: warme Zonen (gelb/rot) geben mehr Wärme ab – typisch für Wärmebrücken und Energieverluste; kühle Zonen (blau/grün) sind besser gedämmt. So werden Schwachstellen lesbar, die im Sichtbild unsichtbar bleiben.
Drei häufige Ursachen für Wärmebild-Auffälligkeiten

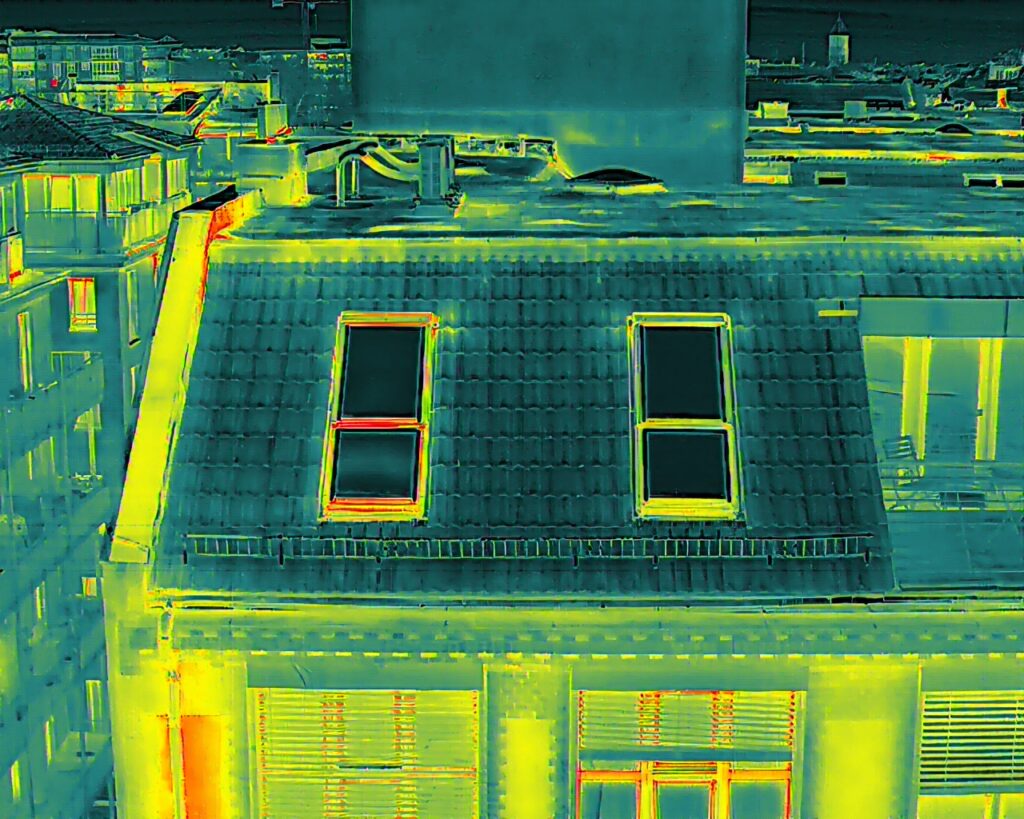

Wärmebrücken durch die Metall-Fensterrahmen im Erdgeschoss und schlecht isolierte Fassaden mit direkt dahinter liegenden Heizkörpern im 1. OG resultieren in deutlich erhöhter Oberflächentemperatur im Infrarotbild – und in erhöhten Heizkosten.
Material & Konstruktion
- Wärmeleitende Bauteile wie Fensterrahmen, Beton- und Stahlanschlüsse
- Bauzeittypisch fehlende oder zu dünne Dämmung
- Geometrische Wärmebrücken an Ecken, Stürzen und Balkonanschlüssen
Manche Schwachstellen sind in Material und Bauweise angelegt. Das Wärmebild zeigt, wo Konstruktion und Materialwahl systematisch Wärme nach außen leiten – die Grundlage, um konstruktive Schwachpunkte gezielt zu entschärfen.

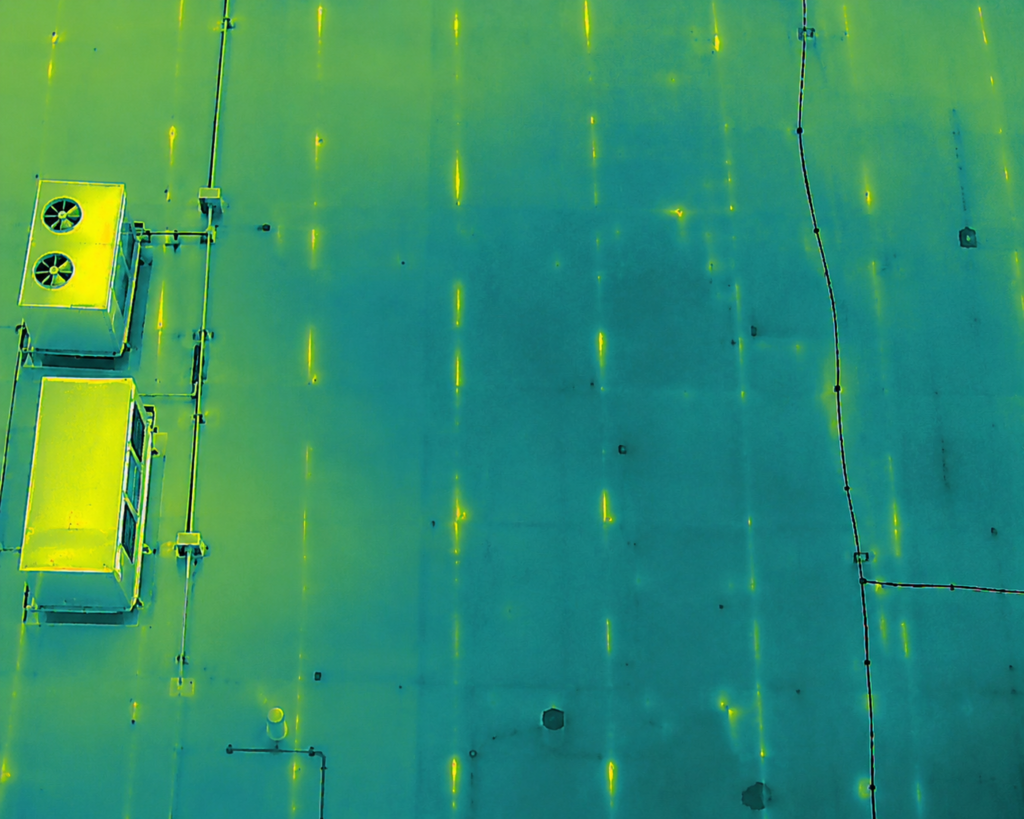

Deutlich sind die Wärmebrücken (gelbe Striche) unter der Dachhaut zwischen den Isolierbahnen zu erkennen – die Schrumpfung dieser Bahnen nach Einbau wurde nicht ausreichend berücksichtigt.
Bau- & Ausführungsfehler
- Dämmlücken und Fehlstellen durch mangelhafte Verarbeitung
- Undichte Anschlüsse und Fugen mit konvektiven Wärmeverlusten
- Abweichungen von der Planung, erst im Wärmebild sichtbar
Fehler in der Dämmungs-Ausführung bleiben optisch oft unsichtbar. Die Infrarot-Thermografie deckt nicht gestoßene Dämmung, Leckagen und mangelhafte Anschlüsse auf – objektiv dokumentiert für Gewährleistung und Nachbesserung.

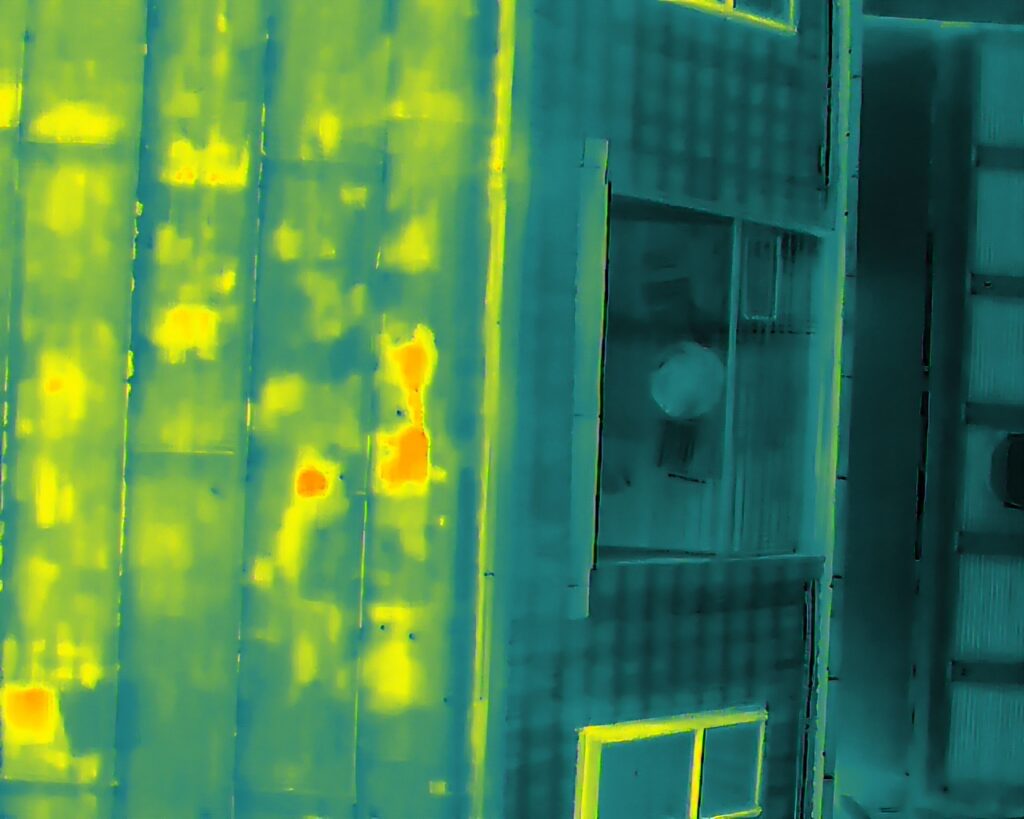

Die Dämmung unter diesen Bitumenbahnen ist teilweise degradiert und lässt deswegen mehr Wärme durch.
Alterung & Abnutzung
- Durchfeuchtete oder abgesackte Dämmung
- Gerissene Abdichtungen und Anschlüsse durch Materialermüdung
- Fortschreitender Feuchteeintritt über die Nutzungsdauer
Mit den Jahren verändern sich Bauteile. Feuchtigkeit, Materialermüdung und nachlassende Abdichtungen erzeugen typische Wärmesignaturen, die zeigen, wo die Gebäudehülle altert – und wo Instandhaltung zuerst ansetzen sollte.
Vom Drohnenflug zur Handlungsempfehlung
Ein einziger Flug liefert visuelle und thermische Daten der gesamten Gebäudehülle – KI-gestützt ausgewertet und auf dem Plan verortet.
Drohnenflug mit RGB & Infrarot
Drohnen mit kombinierten RGB- und Infrarotkamerasystemen erfassen die gesamte Gebäudehülle – auch unzugängliche Dach- und Fassadenbereiche.
KI-gestützte Auswertung
KI-Modelle erkennen Wärmebrücken, Feuchtespuren und Anomalien automatisch und klassifizieren sie objektiv nach Schadenstyp und Schadensgrad.
Verortung auf dem Plan
Jeder Thermalbefund wird exakt im von Archimede erstellten digitalen Gebäudemodell lokalisiert – schnell auffindbar statt in tausenden Einzelbildern.
Report & interaktive Cloud
Ein strukturierter Report fasst alle Befunde zusammen – optimal zur Angebotseinholung; in der Archimede Cloud sind alle Berichte und sämtliche Aufnahmen jederzeit interaktiv abrufbar.
Anwendungsfälle
Wann sich eine Thermografie-Inspektion lohnt
Erkennen Sie Schäden an Dach und Fassade, bevor sie teuer werden. Die regelmäßige Thermografie-Inspektion deckt Wärmebrücken, Feuchteeintritt und Dämmmängel früh auf – eine objektive Grundlage für vorausschauende Instandhaltung statt reaktiver Reparatur.
Schaffen Sie eine objektive Datenbasis, bevor Sie energetische Maßnahmen planen und beauftragen – ohne Gerüst und ohne Bauteilöffnung.
Dokumentieren Sie Dämmqualität und Verarbeitung nachweissicher – zum Abnahmezeitpunkt oder vor Ablauf der Gewährleistungsfrist.
Thermographie liefert Archimede Daten für die Portfolio-Analyse, die zeigt, welche Liegenschaften zuerst saniert werden sollten – nach energetischer Effizienz, Restlebensdauer und Wirtschaftlichkeit. So setzen Sie Ihr Sanierungsbudget dort ein, wo es den größten Effekt hat.
SichtbildInfrarotbild
Von der Aufnahme zur Entscheidung
U-Werte aus dem Wärmebild – Basis für Ihre Sanierung
- U-Werte der Bauteile direkt aus Thermografiedaten abgeleitet
- Objektive Grundlage für Sanierungsentscheidungen
- Portfolioweite Priorisierung nach Wirkung und Wirtschaftlichkeit
Die Infrarot-Thermografie liefert nicht nur Schadensbilder, sondern auch U-Werte der Gebäudehüllen-Bauteile. Damit entscheiden Sie fundiert, welche Sanierungsmaßnahmen sich lohnen – für ein einzelnes Gebäude ebenso wie für das gesamte Portfolio.
Machen Sie verborgene Wärmeverluste sichtbar.
Wir zeigen Ihnen an Ihrem Gebäude, was die Infrarot-Thermografie aufdeckt.
